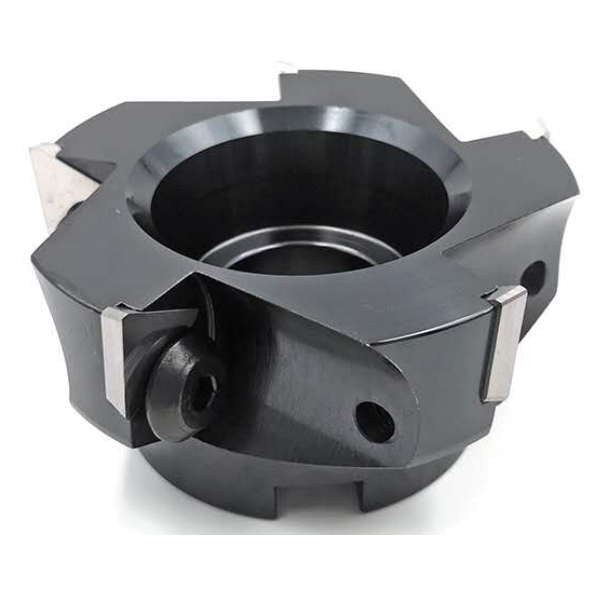

El cabezal cortador de fresa de extremo Qianchui TP (perfil trapezoidal) se refiere a un tipo de herramienta de corte utilizada en operaciones de mecanizado, particularmente en fresado. Las fresas de extremo son herramientas de corte rotativas con múltiples filos (flautas) que se utilizan para eliminar material de una pieza de trabajo.
Perfil trapezoidal: un perfil de rosca trapezoidal es un tipo común de rosca que se utiliza para aplicaciones de movimiento lineal, como tornillos de avance y mecanismos de transmisión de potencia. A diferencia de una rosca estándar en forma de V, las roscas trapezoidales tienen una forma más plana y ancha, lo que proporciona una mayor ventaja mecánica y resistencia.
Cabezal cortador de fresa: El cabezal cortador se refiere a la porción de corte de la herramienta que entra en contacto con la pieza de trabajo. Por lo general, tiene múltiples bordes cortantes o flautas a lo largo de su circunferencia.
Operación de fresado: un cabezal cortador de fresa TP se utiliza en fresadoras para crear roscas trapezoidales en una pieza de trabajo. El cabezal gira mientras se acopla a la pieza de trabajo, cortando el material para crear el perfil de rosca deseado.
Eliminación de material: Los bordes cortantes de la fresa eliminan el material de la pieza de trabajo con un movimiento en espiral. Esto crea una ranura helicoidal que coincide con el perfil de rosca trapezoidal deseado.
Applications: TP end mill cutter heads are commonly used in applications where trapezoidal threads are required, such as in machinery, lead screws, and linear motion systems. They are often used in industrial settings where precision and accuracy are essential.
Material y revestimientos: Estos cabezales de corte generalmente están hechos de acero de alta velocidad (HSS), carburo u otros materiales de herramientas avanzados. Dependiendo del material que se corte y los requisitos de la operación, el cabezal de corte puede tener recubrimientos especializados para mejorar el rendimiento y extender la vida útil de la herramienta.
Paso de rosca: El paso de la rosca trapezoidal, que es la distancia entre roscas consecutivas, es un parámetro importante a considerar al seleccionar el cabezal cortador de fresa TP adecuado para una aplicación específica.
When using a TP end mill cutter head, proper setup, tool selection, and machining parameters are critical to achieving accurate and consistent results. The choice of cutter head material, coatings, and the overall design of the tool will impact the efficiency and quality of the thread-cutting process.
modelo | diámetroD | Poro interior | altura H | Recuento de hojas | cuchilla | tornillo | llave inglesa |
TP16-50-22-3T | 50 | 22 | 50 | 3 | TPKN1604 | 1/4 | ML-4 |
TP16-50-22-4T | 50 | 22 | 50 | 4 | TPKN1604 | 1/4 | ML-4 |
TP16-63-22-4T | 63 | 22 | 50 | 4 | TPKN1604 | 1/4 | ML-4 |
TP16-80-27-5T | 80 | 27 | 50 | 5 | TPKN1604 | 1/4 | ML-4 |
TP16-100-32-5T | 100 | 32 | 50 | 5 | TPKN1604 | 1/4 | ML-4 |
TP16-125-40-6T | 125 | 40 | 63 | 6 | TPKN1604 | 1/4 | ML-4 |
TP22-80-27-5T | 80 | 27 | 50 | 5 | TPKN1604 | 1/4 | ML-4 |
